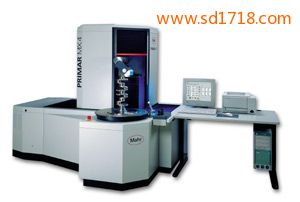

萬能形狀測量?jī)x
一個成功的組合Formtester和極坐標測量?jī)x。
|
||
| 特性 | ||
|
在未來,避免長時間和運輸裝備從一個試驗機到另一個地方。 Primar,只在你的工件夾一次,開始測量程序,并通過所有測試機工作參數完全自動。 ′s沒有更有效率。
尋找真理
窄的公差是一個特殊的問題在偏心軸的情況下,例如曲軸。 通常情況下,只有一個中風的軸承可以位于C-axis的中心,因此衡量“一如既往”。 提供的幫助是特別Primar XXL表,這完全由180毫米自動移動,將一切完全進入中心。 這使得一次性測量形式,例如在連桿的雙眼——在一個設置。 時間的齒輪
PRIMAR并不僅限于形式。 如果你的曲軸或凸輪軸也有一個齒輪,它同時PRIMAR措施。
第三個維度
也許你現在想知道更多關于你的testpiece,例如距離或角度引用兩個軸傳動裝置? 除了齒輪測量,PRIMAR作為坐標測量中心提供了大量功能,例如測量的點,直線,平面,圓,圓柱,圓錐,球和組合點,直線,和飛機。 抽樣的不確定性V2μm僅1.0。 簡單地讓新PRIMAR為你工作,如果你想測量零件的大量功能更加合理和準確。 時間——第四維 在未來,避免長時間和運輸裝備從一個試驗機到另一個地方。 Primar,夾在您的測試只有一次,開始測量程序,并通過所有的測試機工作參數完全自動。 ′s沒有更加合理。 比傳統測量方法與單個機器,Primar顯著的生產率更高。
它會檢查每一個角落
無論是在機械工程、汽車制造、紡織技術、電子工程、航空航天、液壓或光學行業-越來越嚴格的制造公差要求無處不在。 Primar,您處理各種測量任務比以往任何時候都更加經濟。 在機械工程和電氣工程,例如,它檢查齒輪、轉子、主軸、滾珠軸承的籠子,齒輪軸,與漸開線嚙合所有部分,空心軸內嚙合,齒輪軸、行星齒輪、空心齒輪、控制閥門、挺桿、凸輪軸和連桿。 在汽車制造業中,這些輔以活塞,轉向組件,軸和軸釘,萬向軸錐齒輪和其他復雜的組件。
大規模的體積 的四個測量軸Primar設計以這樣一種方式,即使是大型和重型零件可以測量。 方便的轉盤是慷慨準尺寸,使其易于負載部分。
測量的體積Primar MX4
分開,但還是好聚好散
一個全新的、專利機設計Primar明顯分離的交通和驅動系統和參考測量系統。 這使得優化驅動和測量機。 優點是:更精確、更大的測量和驅動動力學,和極低的振動等對環境影響的敏感性。
補償
以其全新的、動態補償過程中,Primar補償幾何或指導錯誤以及影響測量結果的變化引起的溫度、壓力、振動等環境影響——自動和實時。 對于所有動作,Primar比較他們的價值觀與內置的標準和糾正自己。
除了被寵壞的
Primar,你將直接在生產過程質量保證。 Primar不需要被放置在一個測量室,并只需要簡單的空調。 你可以把機器在商店的地板上,例如轉讓行,和你的測量報告直接在網站。 優勢迅速償還:立即檢測到任何超出公差。 你也可以節省時間,避免返工和減少?gòu)U物和成本。 您是靈活的至于你設置機器。 多虧了堅固的機械軸承軸,你需要壓縮空氣供應和特殊的基礎。
可訪問性
徑向、縱向和切向直線測量軸,和圓度測量軸,Primar可以處理幾乎所有的測試情況。 通用探針系統將自動移動到最佳探針在三坐標位置和措施。 它配有高精度探測轉動設備和自動測量方向和測量接觸力調整系統。 此外,測量接觸力總是正常生成的表面,從而防止探針錯誤。 對于表面中斷測量,調查電梯可以是有限的。 在所有的操作位置,坐標系統的測量探針或探針臂仍然是可再生的。 和一本雜志進行自動探測臂變化可以作為一個選項。
攤銷
與新Primar,你降低你的成本質量保證和工作更經濟。 測量你的在一個廣泛的部分設置使您能夠利用機器不斷和節省裝備,運輸和處理時間。 此外,您在一臺機器只投資一次,只需要訓練你的人員使用一種類型的軟件。 沒有什么可以更經濟。
用戶友好的
Primar開始的用戶友好的特性與方便的轉盤,和包括整個機械設計,通過輸入屏幕和用戶友好的操作和編程編輯器。 熟悉的Windows用戶界面確保培訓時間短。 |
||
| 應用程序 | ||
|
Primar,您處理各種測量任務比以往任何時候都更加經濟。 這是第一單元能夠檢查偏心零件Formtester準確性。 和易于使用的 家庭計劃 齒輪,齒輪傳動工具、錐齒輪、凸輪軸、活塞和連桿或定制的測量程序?qū)ｉT(mén)為你開發部分。
|
||
| 測量站組件 | ||
|
Primar提供在不同版本量身定制你的工件。 機械設計還提供了可能性與任選附件補充不同版本。 在軟件的情況下,他們也可以使用模塊化的基礎上。 進一步的信息請求。 |
||
