數字超聲探傷儀
CTS-3030配置場致發光（EL）顯示屏，不支持屏幕顏色變化；工作溫度為-20℃-40℃；其他性能參數及功能與CTS-3020相同。

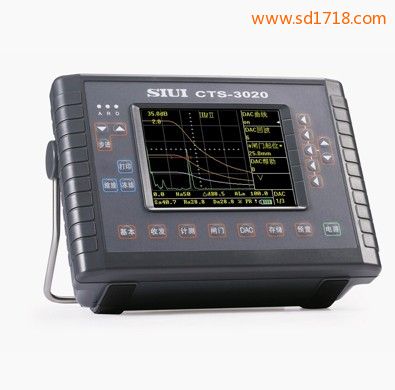

CTS-3020 CTS-3030數字超聲探傷儀特點
技術創新
不斷創新，焊道超聲波探傷儀，努力達至一流境界是我所的一貫宗旨。CTS-3020采用嵌入式計算機系統和超大規�，F(xiàn)場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達63dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、TCG、RF射頻回波顯示、大容量存儲器、USB接口等新技術、新功能，使CTS-3020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，超聲波探傷儀 北京，彩色TFT液晶屏快速的響應時間，確�？焖賿卟榛夭ㄒ诧@示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
簡單實用方便
小型輕便、美觀實用、中文菜單、操作簡便、功能強大。充分體現SIUI一貫的設計理念：簡單實用方便可靠，性能指標和功能更上一層樓。
CTS-3020 CTS-3030數字超聲探傷儀功能
最高采樣速率240MHz，測量分辨力0.1mm，SIUI超聲波探傷儀價格，最小顯示范圍5mm。
工作頻率范圍0.5～15MHz，靈敏度余量高達63dB，工業探傷機，分別突顯寬頻帶和高靈敏度的優點。
USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
脈沖重復頻率可調，避免在探傷過程中出現混響信號。
界面波跟蹤功能，通過A、B閘門間的邏輯關系，超聲波探頭，容易實現水浸法探傷或精確測厚。
峰值記憶與回波比較功能，有助于對工件進行快速掃查、測量和比較。
完善的DAC、TCG功能，方便進行回波評價，德國超聲波探傷儀，更適合大工件和粗晶材料等現場探傷。
RF射頻回波顯示對于薄壁材料測量或?qū)W術研究和定性分析將有很大的幫助。
具有測量探頭角度（K值）的功能。
斜射探傷時，二次反射波信號顏色區分顯示功能。
大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等。
中文菜單，不銹鋼焊管渦流探傷，操作過程文字信息提示。
高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果。
10種波形顏色和字符顏色自由選擇。
大容量鋰電池組可連續工作6小時以上。
CTS-3020 CTS-3030數字超聲探傷儀應用舉例
大鍛件探傷
最大探測范圍達6000mm，再加上高靈敏度的遠場探測能力，使得CTS-3020更適合大型鍛件或粗晶材料的檢測。
回波定性分析
Rf射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。
薄板探測
CTS-3020具有很好的近區分辨力，非常適合工件近區缺陷的檢測和壓力容器、管道的壁厚測量。
焊縫檢測
CTS-3020完善的DAC曲線和回波比較功能，金屬材料探傷儀，令回波評價工作更輕松、更方便、更準確。
CTS-3020 CTS-3030數字超聲探傷儀特點主要技術指標
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12dB±1dB |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥63 |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤20（1～4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ～ 15，分1 ～ 4 / 0.5 ～ 8/2 ～ 15三檔可選 |
|
脈沖重復頻率 |
|
分10檔可調 |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
測量分辨力 |
mm |
0.1 |
|
探測范圍 |
mm |
0 ～ 6000 (鋼縱波)，連續可調，最小顯示范圍5 mm |
|
脈沖移位 |
mm |
-10 ～ 1000 (鋼縱波) |
|
探頭零點 |
μs |
0 ～ 199.9 |
|
材料聲速 |
m/s |
1000 ～ 9999 |
|
阻尼 |
|
高/低 |
|
抑制 |
% |
0 ～ 80 |
|
檢波方式 |
|
正向、負向、雙向、濾波、射頻（RF） |
|
增益調節 |
dB |
0 ～ 110；分 0.5 / 2 / 6 / 12步進調節 |
|
波形比較 |
|
可選擇某一時刻的波形作基準波形，汕超探傷儀，實時波形與基準波形同屏顯示 |
|
二次波顏色 |
|
以不同顏色顯示二次回波的波形 |
|
USB接口 |
|
2個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，渦流探傷儀原理，打印探傷報告 |
|
打印機 |
|
可配用HP-1020、HP-1120、Canon-S100SP打印機 |
|
DAC曲線 |
|
最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正 |
|
TCG曲線 |
|
由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致 |
|
數據存儲器 |
|
500組數據集，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等 |
|
監視閘門 |
|
2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式 |
|
報警信號 |
|
聲光報警（內接蜂鳴器和面板LED發光二極管） |
|
測量點選擇 |
|
閘門內最高波的峰值或第1回波的前沿 |
|
回波評價 |
|
聲程、水平距離、垂直距離、幅值、dB差值顯示 |
|
A型回波凍結 |
|
凍結探傷畫面 |
|
縮放 |
|
選擇正常和放大兩種顯示模式 |
|
峰值記憶 |
|
可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示 |
|
顯示屏 |
|
5.7"高亮度TFT液晶顯示屏, 320×240象素 |
|
電源 |
|
交流電或電池 |
|
電池類型 |
|
鋰電池組（7.4V 、7.2Ah） |
|
工作時間 |
h |
≥6 （與背景光亮度有關） |
|
工作電壓 |
V |
6～9 DC (外部電源)；6.0～8.4 (電池) |
|
工作溫度 |
℃ |
-10～40 |
|
重量 |
Kg |
約1.94（不含電池） |
|
尺寸 |
mm |
260 ×95× 180 (長×寬×高) |
